Rohde & Schwarz présente une solution de test compacte intégrant plusieurs réflecteurs CATR destinée aux tests RRM des appareils 5G NR opérant aux fréquences situées dans le domaine des ondes millimétriques

L’enceinte de test R&S ATS1800C intègre un réflecteur CATR (compact antenna test range). Elle a été conçue par Rohde & Schwarz pour les tests OTA (over-the-air) des équipements de communication 5G NR opérant à des fréquences se situant dans le domaine des ondes millimétriques (5G NR mmWave). Grâce aux deux enceintes latérales qui y sont associées, la solution R&S ATS1800M offre de plus amples capacités de test. Elle permet en effet de réaliser, avec un seul et même système, l’ensemble des tests de conformité d'un appareil de communication 5G NR mmWave selon les exigences du 3GPP. Elle permet notamment d’effectuer des tests relatifs à la gestion des ressources radio (RRM) avec plusieurs angles d'incidence (AoA pour Angle of Arrival).

Rohde & Schwarz présente une solution de test compacte intégrant plusieurs réflecteurs CATR destinée aux tests RRM des appareils 5G NR opérant aux fréquences situées dans le domaine des ondes millimétriques

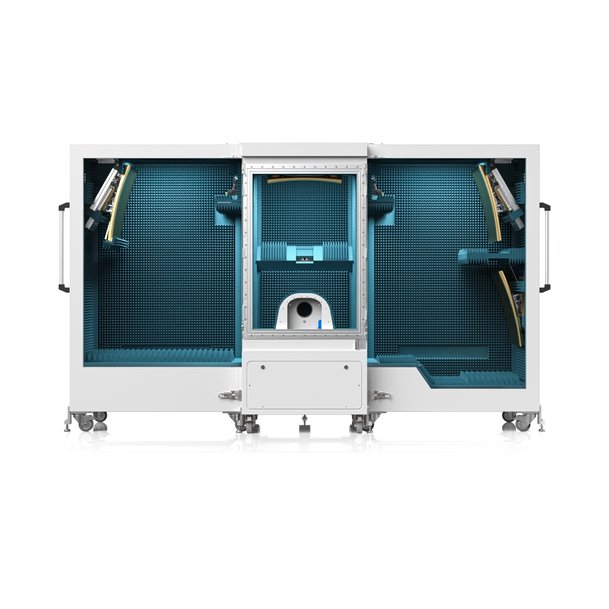

L’enceinte de test R&S ATS1800M 5G NR mmWave est équipée de quatre réflecteurs CATR.

La société Rohde & Schwarz a été pionnière en matière de tests OTA en dotant sa solution R&S ATS1800C d'une technologie novatrice. Le réflecteur CATR plaqué or, situé dans la chambre de test, permet en effet de créer une importante zone tranquille (QZ pour Quiet zone), ou zone de mesure utilisable, dans une enceinte présentant une compacité sans équivalent sur le marché. La solution R&S ATS1800C offre un très haut niveau de flexibilité permettant la mise en œuvre d’une variété de méthodes de test telles que les essais thermiques et hors bande (OOB). En lui associant la nouvelle enceinte latérale, la solution R&S ATS1800C prend désormais également en charge les tests RRM avec deux angles d'incidence (AoA).

Alors que le système R&S ATS1800C n’est équipé que d’un seul réflecteur CATR, la solution R&S ATS1800M en intègre quatre dont chacun d’entre eux offre une zone tranquille d’une étendue encore inégalée de 30 cm. Comme les quatre zones tranquilles se chevauchent et forment à leur intersection une zone tranquille combinée de 30 cm, une large zone tranquille entoure le dispositif sous test (DUT) dans toutes les directions. Cette configuration permet d'examiner l'appareil sous test lorsqu'il est exposé à des signaux qui lui parviennent simultanément avec différents angles d’incidence, comme c’est le cas au sein d’un véritable réseau de communication. Cette importante zone tranquille permet de réduire considérablement l'incertitude de mesure par rapport aux solutions concurrentes. L'objet sous test peut également être testé sans savoir où se situent les antennes qu’il intègre ("test de type boîte noire"). Ce qui en fait une solution parfaitement adaptée pour les fournisseurs de services.


Les tests RRM visent à utiliser les ressources RF restreintes le plus efficacement possible et à éviter les interférences entre les canaux. La spécification du 3GPP concernant le test RRM définit cinq paires d'angles distinctes, présentant des écarts angulaires relatifs entre les signaux de la station de base de 30°, 60°, 90°, 120° et 150°. La solution R&S ATS1800M peut répondre à cette exigence avec seulement trois réflecteurs supplémentaires. La chambre latérale peut être intégrée aux systèmes R&S ATS1800C existants. Cette procédure d’extension est cependant réversible.

La chambre de test R&S ATS1800C CATR 5G NR mmWave et son extension multi-réflecteur R&S ATS1800M sont disponibles auprès de Rohde & Schwarz. Pour plus d'informations, visitez le site Internet : www.rohde-schwarz.com/product/ats1800c
