Les codeurs intègrent des fonctionnalités conçues pour doper la productivité des machines
La précision du système optique et la transmission via Profinet IRT des codeurs absolus de la série ANS/ANM58 de Sick visent à fluidifier la synchronisation des mouvements et à optimiser les temps de cycles.
www.sick.com
Les codeurs absolus de la série ANS/ANM58 de Sick se distinguent par plusieurs aspects. Leur système de mesure optique a été amélioré pour permettre de piloter les mouvements avec précision. La transmission des données de vitesse s’effectue en temps réel alors que la position via Profinet IRT assure une synchronisation précise des mouvements ainsi que l’optimisation des temps de cycle.
Présentant encombrement réduit et offrant une grande diversité d’architecture mécanique, ces codeurs sont conçus pour faciliter leur l’intégration dans des configurations d’installation complexes ou dans les espaces restreints. La mise en place de la communication avec les systèmes d’automatisme s’effectue via la plateforme TIA Portal de Siemens ou avec l’outil de programmation SOPAS de Sick. Par ailleurs, les données de diagnostic fournies par les codeurs absolus de la série ANS/ANM58 contribuent au maintien des installations en état de fonctionnement et à prévenir de potentiels défauts.

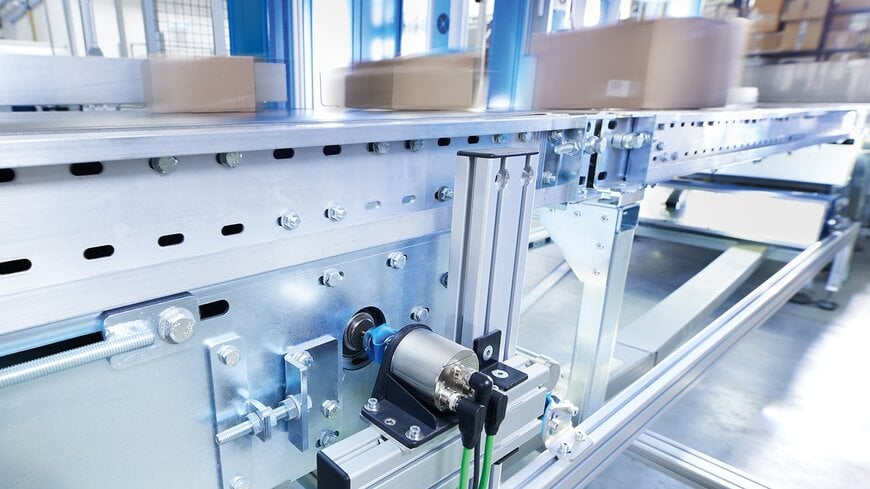

Intégrés à des machines et installations automatisées, les codeurs sont essentiels au contrôle des systèmes d’entraînement et la synchronisation des différents axes d’une machine. Les nouveaux codeurs de Sick entendent répondre à l’ensemble des exigences des clients imposées aux codeurs rotatifs monotour et multitours pour la mesure de position, de vitesse et de distance. Outre leur précision de pilotage et de gestion des mouvements, ils se démarquent par des temps de cycles particulièrement courts ainsi que leur boîtier compact et par leur grande diversité mécanique qui facilite leur intégration.
Faible profondeur de montage
Ces codeurs absolus sont de conception particulièrement compacte afin de répondre à la tendance à la miniaturisation constatée dans les divers secteurs de la construction de machines. Avec une profondeur de montage de seulement 39 mm, les versions de codeur avec raccordement radial possèdent, selon Sick, la plus faible profondeur de montage du marché. Elles conviennent donc parfaitement pour les équipements pour lesquels les espaces de montage sont restreints.
Adaptés tous les montages

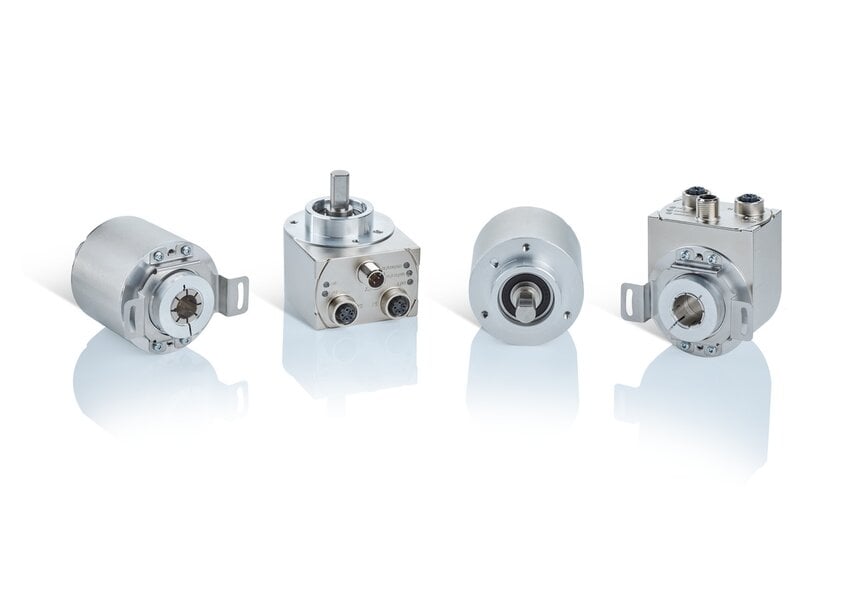

Avec les codeurs de la série ANS/ANM58, les utilisateurs ont la possibilité de choisir la configuration qui convient le mieux à leur installation. Selon l’application, ils ont le choix entre la capacité de mesure monotour et multitours avec des résolutions de 18 bits ou 34 bits. Ces codeurs répondent à toutes les configurations possibles de montage grâce à la conception du boîtier soit en version faible profondeur ou soit en version compacte avec un raccordement de type radial ou axial. Trois options sont disponibles pour l’association mécanique aux mouvements de rotation : axe saillant, axe creux non traversant et axe creux traversant. De plus, différents types de brides renforcent la flexibilité de montage.
Communication de données
Profinet s’est imposé comme une référence mondiale en termes de bus de terrain dans le secteur de l’automatisation industrielle. Grâce à l'interface Profinet avec profil codeur V4.2 intégrée dans la nouvelle génération de codeurs absolus de la série ANS/ANM58, les processus peuvent être exécutés de manière synchrone et les temps de cycle réduits via la fonction IRT (Isochronous Real Time). Les données précises de position, de vitesse et de mesure de distance que les codeurs génèrent grâce au nouvel Opto-ASIC de haute résolution facilitent la planification et la réalisation des mouvements des systèmes d’entraînements et des axes dans les machines. De plus, elles facilitent la coordination des différentes étapes du processus, en particulier dans les installations complexes.
Intégration et paramétrage
Les codeurs absolus de la famille ANS/ANM58 s’appuient sur le standard Ethernet industriel qui permet simplifie l’intégration des capteurs dans les automates et les réseaux via des outils de programmation tels que TIA Portal de Siemens. A l’aide du logiciel de configuration Sick SOPAS ET présentant sur une interface web conviviale, les codeurs peuvent être également configurés pour s’adapter aux besoins de chaque application.
Surveillance de l’état des machines
Réduire et éviter des temps d’arrêt imprévus est l’objectif des systèmes de surveillance de l’état de fonctionnement des machines. Pour cela, les codeurs de la série ANS/ANM58 fournissent diverses données de diagnostic déterminantes, comme les températures, les vitesses ainsi que des fonctions de comptage et d’horodatage des évènements. Sur la base de ces données de diagnostic, il est possible de configurer des valeurs limites spécifiques aux applications permettant par exemple de définir des seuils d’avertissement pour la planification de mesures de maintenance et d’interventions ciblées. Cela permet de surveiller la performance des processus, d’éviter des arrêts de machines imprévus et d’augmenter la productivité des installations.
