Commutateurs PoE (Power over Ethernet) Weidmüller : commutateurs 6 ports, administrables ou non, avec 4 ports PoE+. Nouveaux commutateurs Ethernet pour applications réseau industrielles.

Les gammes de commutateurs Weidmüller "Basic" (non-administrable) et "Premium" (administrable) comprennent des commutateurs PoE (Power over Ethernet) pour répondre aux besoins des applications de transmission industrielles. Des commutateurs administrables et non-administrables 6 ports sont 4 ports PoE+ sont disponibles. En utilisant le même câble, les commutateurs PoE (Power over Ethernet) fournissent l'alimentation électrique nécessaire aux périphériques Ethernet compatibles PoE en plus du trafic de données. Les périphériques PoE typiques sont notamment des points d'accès réseau sans-fil (WLAN), des téléphones IP, ou des caméras IP. Acheminer les données et l'alimentation en parallèle réduit considérablement les coûts de câblage. Tous les commutateurs PoE fonctionnent à partir d'une alimentation 24V, et fournissent jusqu'à 30W aux périphériques PoE. Cette conception évite le recours à l'alimentation 48V supplémentaire, nécessaire avec la plupart des commutateurs PoE industriels. En outre, les versions administrables supportent la mise en marche/arrêt et la réinitialisation à distance des périphériques PoE connectés, par exemple via SNMP, interface web ou systèmes HMI/SCADA en association avec SNMP ou OPC. Ces commutateurs PoE, administrables ou non-administrables, à 6 canaux, disposent de 4 canaux intégrés combinés PoE conformes IEEE 802.3af/at, et Ethernet. Les commutateurs Ethernet PoE administrables ou non administrables Weidmüller disposent de nombreux homologations et certificats de conformité internationaux, parmi lesquels CE, FCC, UL/cUL Classe I Div. 2 / Atex, et DNV / GL.

Commutateurs PoE (Power over Ethernet) Weidmüller : commutateurs 6 ports, administrables ou non, avec 4 ports PoE+. Nouveaux commutateurs Ethernet pour applications réseau industrielles.
Weidmüller propose trois familles de commutateurs : Basic, Value et Premium, pour répondre à tous les besoins de transmission en milieux industriels. Afin de répondre aux exigences des applications de transmission industrielles, les nouveaux commutateurs PoE Weidmüller existent en version non-administrables dans la gamme Basic, et en version administrable, dans la gamme Premium. La technologie PoE (Power over Ethernet) permet à l'alimentation électrique d'être transmise par l'intermédiaire des câbles symétriques utilisés pour transmettre les données. Ainsi, Weidmüller propose des commutateurs Ethernet haut de gamme, en version administrable ou non-administrable, facilitant le déploiement universel de commutateurs PoE. Les téléphones et caméras IP sont des périphériques PoE à considérer. Le module WLAN Weidmüller, qui peut servir de point d'accès, de client ou de pont, a également été conçu pour être compatible PoE. Cette caractéristique, qui permet le routage en parallèle des données et de l'alimentation, réduit considérablement les coûts de câblage. Le programme complet de périphériques Ethernet industriels passifs Weidmüller comprend aussi les connecteurs et les câbles appropriés pour répondre aux spécifications de câblage PoE.

Pour faciliter l'intégration dans des modules électriques standards, il est possible d'utiliser une tension PoE en entrée produite par une alimentation 24… 48 V. L'alimentation 48V supplémentaire généralement nécessaire est désormais superflue. Les commutateurs PoE administrables ou non-administrables Weidmüller sont 100% compatibles avec la norme PoE actuelle (802.3af), mais aussi avec la norme future PoE+ (802.3at, 30W) : grâce à la puissance supérieure (30W) disponible au niveau de chaque port PoE, on peut déjà utiliser des périphériques nécessitant une puissance supérieure à 15W. En utilisant les modules de puissance Weidmüller PRO-M et PRO-H et les modules diode correspondants, on peut aussi implanter simplement une alimentation redondante pour les applications nécessitant une disponibilité élevée.

Les commutateurs Ethernet PoE+ à 6 ports IEEE 802.3af/at administrables ou non-administrables sont équipés de 4 ports combinés PoE et Ethernet conformes IEEE 802.3af/at, capables de fournir jusqu'à 30W par port PoE. Pour parachever le niveau de fonctionnalité sophistiqué, la version non-administrable dispose d'un système de mesure de consommation intelligent, ainsi que de deux entrées pour alimentations 24/48V continus redondantes, tandis que la version administrable offre en plus des fonctions comme la mise en marche et l'arrêt des différents ports PoE, le contrôle de l'état des périphériques PoE connectés, ou encore la signalisation d'alarme ou la limitation de consommation, pour faciliter le contrôle sur le terrain.

Les commutateurs PoE Weidmüller sont fournis départ usine en boîtiers métallique de haute qualité spécifiés IP30. Les six ports des commutateurs administrables ou non-administrables sont configurés comme suit : 2x RJ45 10/100BaseT (X) et 4x RJ45 10/100BaseT(X) PoE+. Les propriétés d'interface des commutateurs PoE non-administrables sont la négociation automatique des ports de RJ45 10/100BaseT(X), le mode full/half duplex, et un port automatique MDI/MDI-X. Des indicateurs à LED bien visibles (PWR1, PWR2, 10/100M, et PoE) facilitent la supervision rapide sur site. Les propriétés d'interface des commutateurs administrables sont tout à fait complètes avec : 4 files d'attente à priorité ; 64 VLAN disponibles, numérotation des VLAN de 1 à 4094 ; 256 groupes IGMP, capacité de la table MAC : 8K ; taille du tampon de module : 1 Mbits. Plusieurs indicateurs à LED (PWR1, PWR2, FAULT, 10/100M, MSTR/HEAD, CPLR/TAIL, PoE) facilitent la supervision rapide. Le contact d'alarme est implanté par l'intermédiaire de deux sorties à relais d'une capacité de 1A sous 24V continu.

Les commutateurs Ethernet administrables PoE+ supportent les protocoles et fonctions standard suivants : IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, http, https, telnet, SSH, Syslog, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP et IPv6, ainsi que les différents standards MIB (Management Information Base, ou base d'information de gestion) : MIB-II, MIB pseudo-Ethernet, MIB P-BRIDGE, MIB Q-BRIDGE, MIB pont, MIB RSTP, MIB RMON groupe 1, 2, 3, 9.

Tous les commutateurs Ethernets PoE se montent facilement sur des rails de fixation TS35. En plus de la protection contre l'inversion de polarité, les modules disposent aussi d'une protection contre les surintensités en entrée. Un bornier 4 points (sur les commutateurs non-administrables) ou deux borniers 6 points (commutateurs Ethernet PoE+ administrables) amovibles, sont fournis pour faciliter les connexions.

Les nombreuses homologations et certificats de conformité internationaux, tels que CE, FCC, UL/cUL Classe I Div. 2 / Atex, DNV / GL attestent de la conformité des commutateurs Ethernet PoE Weidmüller pour les applications industrielles dans le monde entier.

Weidmüller - connectivité électrique, transmission et conditionnement de données, de signaux et d'alimentation en milieu industriel.

Mots clé : commutateurs PoE (Power over Ethernet) Weidmüller

Pour plus d'information : www.weidmueller.com ou www.power-signals-data.com


Légendes :

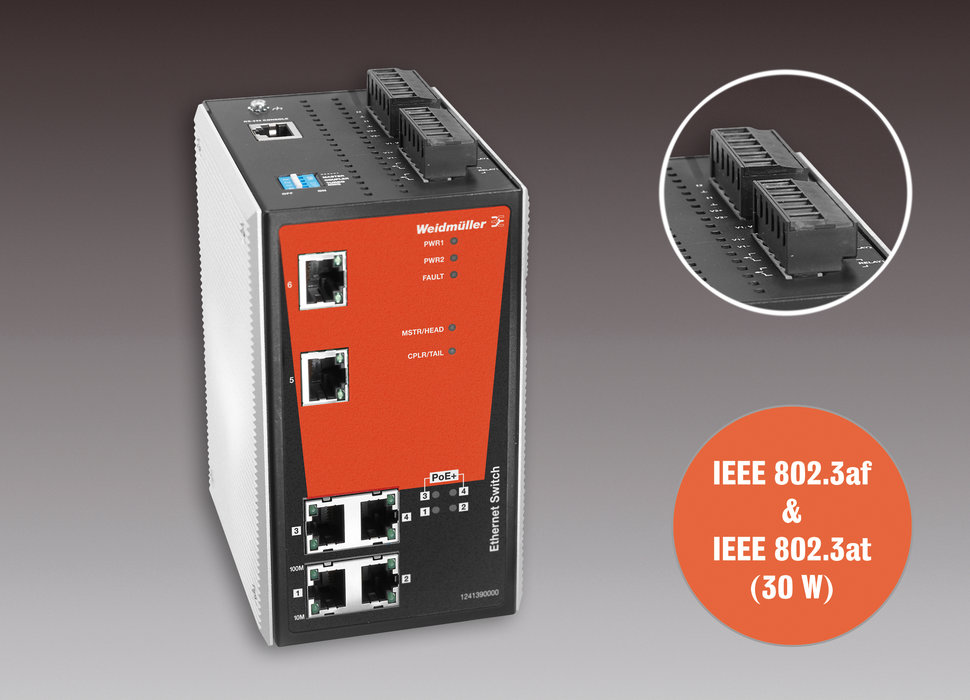

Fig. 1 : Les gammes de commutateurs Weidmüller Basic (non-administrables) et Premium (administrables) comprennent des commutateurs PoE (Power over Ethernet) répondant aux besoins des applications de transmission industrielles. Détail : 24 V pour alimentation PoE.

Fig. No.: Sä 20110214

Fig. 2 : Commutateurs PoE Weidmüller : l'alimentation de périphériques PoE, par exemple des points d'accès sans-fil, par les lignes de donnée, réduit les coûts de câblage.

Fig. No.: Sä 20110213
