Numérisation 3D pour la précision dans la fabrication métallique lourde

L'entreprise River City Metal Fabrication a adopté la technologie de numérisation 3D pour optimiser la précision dimensionnelle des pièces métalliques destinées à des installations industrielles complexes, telles que les aciéries et les raffineries. Dans ces environnements où les infrastructures (conduites, trémies, goulottes) subissent des modifications, des réparations et une corrosion naturelle, les plans d'origine ne correspondent plus à la réalité physique du terrain. L'utilisation du scanner 3D Artec Leo permet désormais de capturer l'état réel des structures pour concevoir des composants ajustés, éliminant ainsi les erreurs de fabrication et les retouches coûteuses lors de l'installation.

Capture de données en milieu industriel complexe

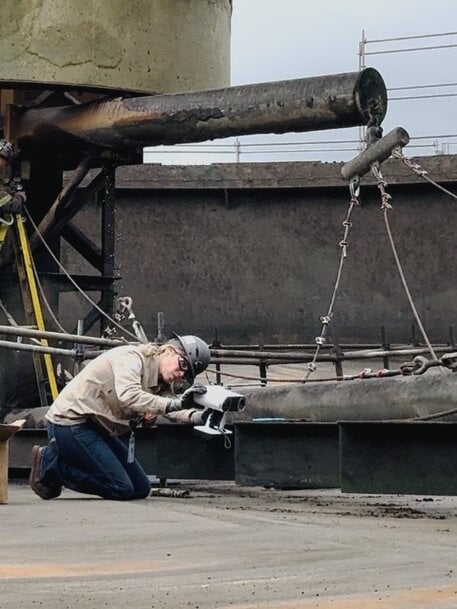

Avant l'adoption de cette solution, les équipes techniques dépendaient de relevés manuels, une méthode sujette aux erreurs sur des géométries irrégulières ou difficilement accessibles. Le scanner Artec Leo, déployé via le partenaire Digitize Designs, offre une portabilité totale grâce à son fonctionnement sans fil, son processeur embarqué et son écran tactile intégré. Cette configuration permet une numérisation directe sur site, sans équipement auxiliaire ni préparation lourde, dans des conditions souvent caractérisées par la poussière ou un accès restreint. La capture des données — conduits, brides et structures mécaniques — s'effectue en quelques minutes, avec un contrôle qualité visuel immédiat garantissant l'intégrité du nuage de points avant le retour au bureau d'études.

Rétro-ingénierie et réduction des délais
Le passage à la numérisation 3D permet une transition fluide entre la capture de terrain et la modélisation CAO. En obtenant une image numérique fidèle des composants altérés par l'usure ou les modifications successives, River City Metal Fabrication peut fabriquer des pièces de remplacement qui s'intègrent précisément aux infrastructures existantes. Cette approche réduit drastiquement les ajustements mécaniques sur site, diminue les délais de mise en œuvre et maximise la rentabilité des interventions de maintenance lourde pour des clients comme Nucor.

Contexte supplémentaire : Cette section détaille des spécifications techniques non incluses dans l'annonce originale
Le scanner Artec Leo repose sur une technologie de projection de lumière structurée (VCSEL - Vertical-Cavity Surface-Emitting Laser). Contrairement aux méthodes de mesure traditionnelles (télémètres laser, rubans, théodolites) qui ne capturent que des points isolés, ce scanner projette un motif de lumière sur la cible et analyse la déformation de ce motif par deux caméras. Ce processus permet de générer un nuage de points haute densité (jusqu'à 3 millions de points par seconde) avec une précision de capture atteignant 0,1 mm. Dans le cadre de la fabrication métallique, le défi majeur réside dans la réflectivité des surfaces (acier corrodé, métal brillant ou huileux). Le Leo utilise des algorithmes de traitement de signal intégrés (IA embarquée sur puce NVIDIA Jetson) pour filtrer les artefacts dus à la réflexion spéculaire et compenser les zones d'ombre, permettant une reconstruction 3D précise des géométries complexes (brides, courbes de conduites) sans nécessiter de sprays de poudrage matifiant, souvent interdits en milieu de raffinage pour des raisons de sécurité ou de contamination.

Édité par Lekshman Ramdas, éditeur d'Induportals – adapté par l'IA.
