Système suspendu pour câbles de recharge de véhicules lourds

L'entreprise igus a développé l'e-tract DC horizontal, un système de guidage de câbles suspendu conçu pour l'infrastructure de recharge des camions et bus électriques. Cette architecture mécanique permet de manipuler les câbles de puissance depuis une structure aérienne, limitant ainsi l'usure au sol, les risques d'écrasement et facilitant l'ergonomie lors du branchement.

Mécanique de guidage et cinématique aérienne

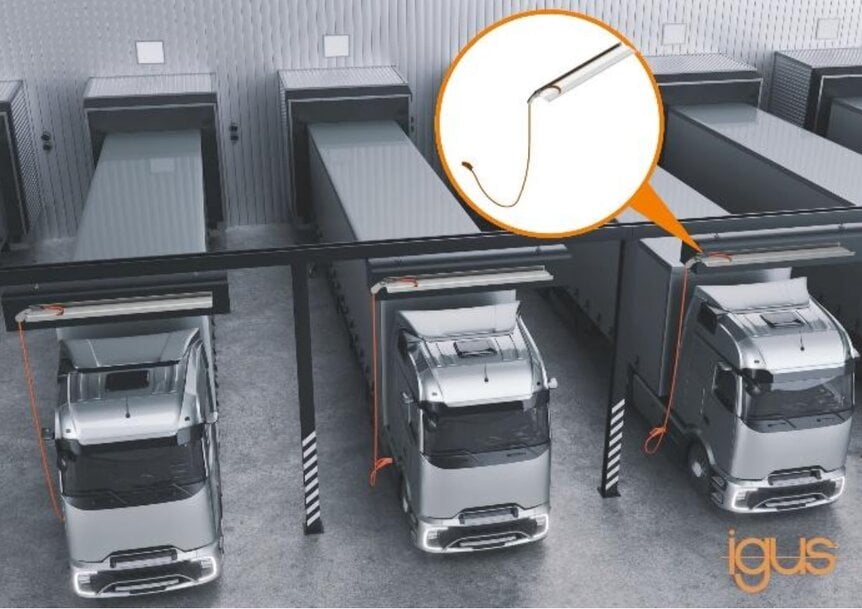

Le système s'articule autour d'une goulotte de guidage installée au-dessus de la zone de stationnement, fixée sur des poutres de hall ou en tant qu'unité structurelle autonome. Le câble électrique est disposé en boucle à l'intérieur de cette goulotte. Lors de l'activation du système par le conducteur, une bande de convoyage motorisée entraîne le câble vers l'avant et abaisse mécaniquement le connecteur de charge à hauteur d'intervention. Après la session de recharge, le système rétracte le câble en hauteur. Cette cinématique élimine les contraintes physiques liées à la manipulation manuelle de câbles de forte section au sol.

Sécurité matérielle et déclinaisons pour courant alternatif
Le maintien du faisceau électrique en hauteur lorsqu'il n'est pas sollicité constitue une protection matérielle contre les manœuvres accidentelles des véhicules et complique l'accès aux câbles pour prévenir le vol de cuivre sur les sites logistiques et les dépôts. En parallèle de cette infrastructure en courant continu (DC), une déclinaison pour courant alternatif (AC) est prévue pour les véhicules électriques légers. Cette version intègre des goulottes et des câbles de section réduite, optimisés pour une intégration dans des espaces où l'emprise au sol est restreinte, tels que les parkings souterrains ou à étages.

Contexte supplémentaire : Cette section détaille des spécifications techniques non incluses dans l'annonce originale
Dans le domaine de la recharge pour véhicules lourds, le standard MCS (Megawatt Charging System) est conçu pour délivrer des puissances dépassant 1 000 kW (avec des spécifications théoriques allant jusqu'à 3 000 A sous 1 250 V). Pour transporter une telle intensité sans surchauffe critique, les câbles intègrent des conducteurs en cuivre de très forte section couplés à des circuits de refroidissement liquide actifs (généralement un mélange eau-glycol) intégrés directement dans la gaine. Cette densité matérielle explique pourquoi le poids linéaire d'un câble MCS peut atteindre 4 kg/m. Sans assistance mécanique, le rayon de courbure naturel, la rigidité et l'inertie de ces câbles rendent l'insertion manuelle du connecteur ergonomiquement irréalisable pour un opérateur, justifiant ainsi le recours à des systèmes d'équilibrage et de convoyage suspendus pour assurer la fiabilité des cycles d'accouplement.

Édité par Lekshman Ramdas, éditeur d'Induportals – adapté par l'IA.

www.igus.com
