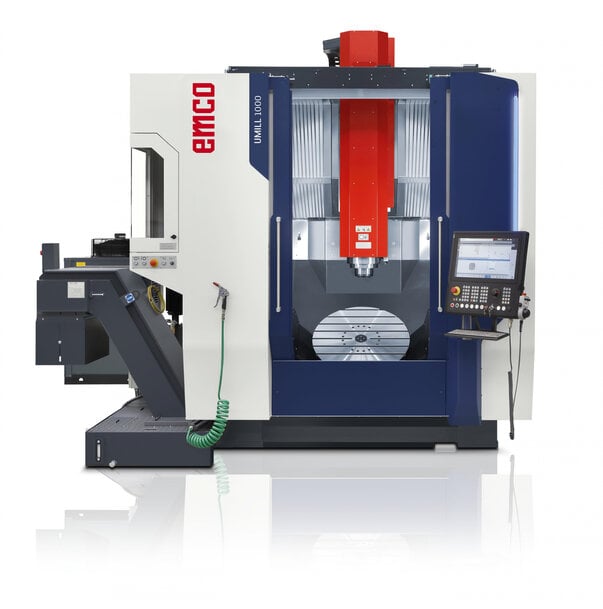

UMILL 1000 : Le centre d'usinage multifonctions efficient
Avec le lancement de son nouveau UMILL 1000, EMCO élargit stratégiquement sa gamme de centres d'usinage universels dans le secteur de l'usinage 5 axes simultanés, créant ainsi le trait d’union idéal entre les modèles UMILL 750 et UMILL 1500. Le nouveau modèle a été développé pour répondre à la demande croissante de solutions polyvalentes, compactes et puissantes pouvant combiner les opérations de fraisage et de tournage dans une seule machine, ouvrant ainsi des possibilités d'application presque illimitées.
www.emco-bau.com
HALLEIN - TAXACH. Fruit de la synergie entre les compétences des filiales italiennes EMCO, EMCO MECOF et EMCO FAMUP, l'UMILL 1000 représente une évolution technique logique de l' UMILL 750, qui a fait ses preuves. Le projet a été développé en réponse concrète aux exigences du marché en matière de haute productivité, de souplesse d'application et d'intégration facilitée dans les lignes de production
automatisées.
La structure en portique très rigide en fonte et en acier soudé assure une inertie thermique optimale et permet de combiner des opérations de tournage et de fraisage sur une seule machine. Grâce aux guides à rouleaux de 55 mm sur les axes X et Y et ses entraînements directs standard dans les axes linéaires sans compter ses moteurs-couple dans les axes A et C, ce centre d'usinage multifonctions garantit un usinage précis, même avec des pièces délicates. Il offre des courses étendues (900 mm en X, 1 000 mm en Y et 700mm en Z), un grand angle de pivotement de l'axe A (+/- 125°) et une capacité de charge allant jusqu'à 1 000kg.

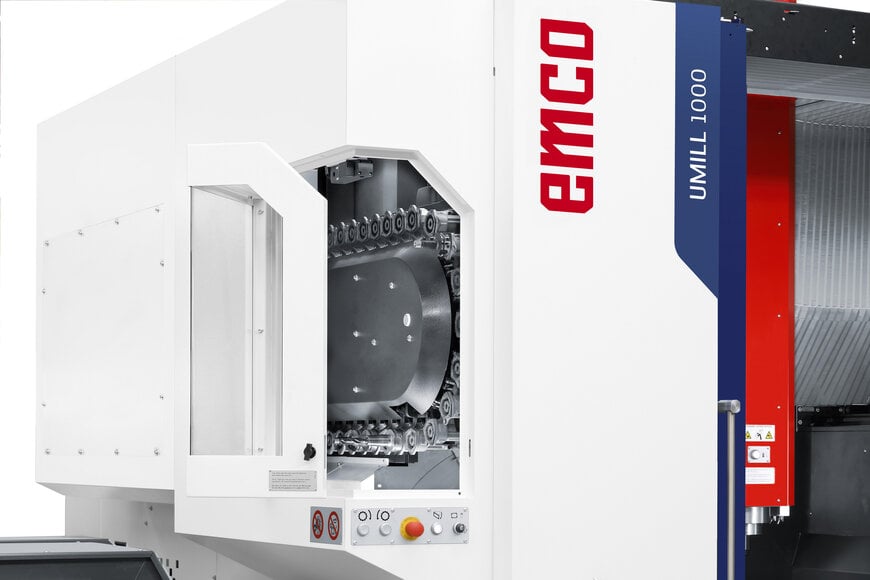

Le magasin d'outils de l'UMILL 1000 est équipé en série de 30 poches et peut être étendu à 60 ou 90 si nécessaire, avec un changement rapide et une gestion aléatoire pour réduire le temps copeau à copeau et assurer une plus grande autonomie de fonctionnement. D'autres variantes de magasin d’outils sont disponibles sur demande.
Malgré les courses importantes, la conception reste modulaire et compacte, ce qui permet d'usiner et de tourner de manière fiable des pièces complexes d'un diamètre allant jusqu'à 1 000 mm, d'une hauteur allant jusqu'à 600 mm et d'un poids allant jusqu'à 1 000 kg en un seul serrage.

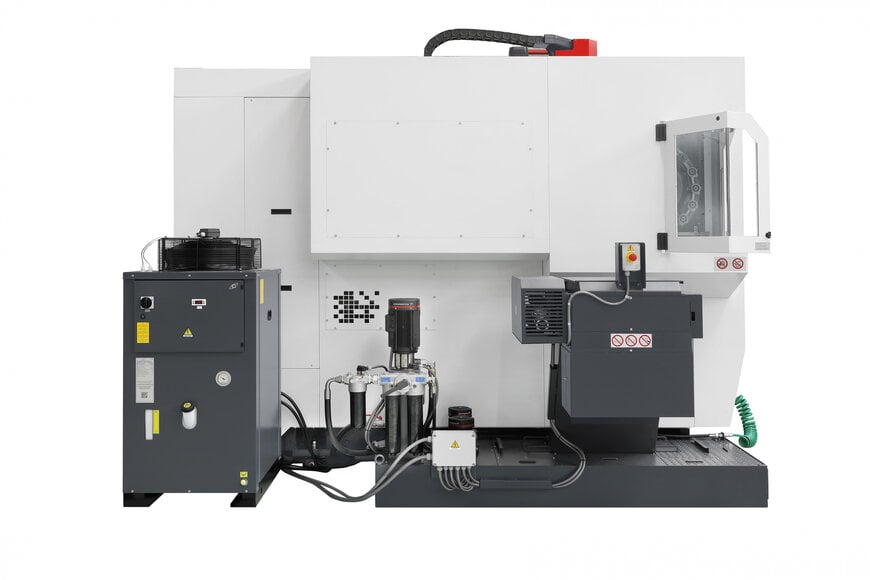

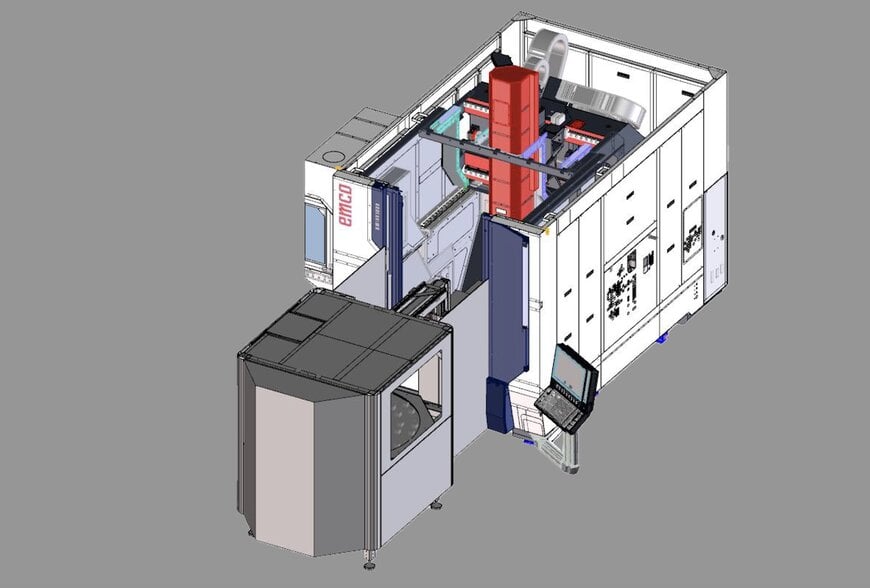

La construction ergonomique et les nombreuses options de l' UMILL 1000 permettent une intégration aisée de l'automatisation, une gestion optimale de l'évacuation des copeaux et une maintenance conviviale, autant de facteurs cruciaux dans les ateliers de production à haute cadence des entreprises tournées vers l'avenir.
d’excellents états de surface. Les entraînements directs dans les axes X et Y permettent des performances d'accélération élevées (6 m/s2) et des vitesses d'avance rapides (50 m/min), autorisant ainsi une précision maximale et une dynamique élevée.
L'UMILL 1000 est disponible avec les dernières versions de commande numérique de Siemens (Sinumerik ONE) ou Heidenhain (TNC7). Le système de commande est monté sur un panneau ergonomique, inclinable vers l'avant et pivotant. Ce montage offre des conditions de travail conviviales pour l'opérateur.
Comme toutes les machines EMCO, l'UMILL 1000 est entièrement développée et fabriquée en Europe, à partir de composants provenant d'entreprises européennes de premier plan qui garantissent des normes de qualité élevées, une fiabilité à long terme et une valeur ajoutée technologique mesurable. Cette nouvelle proposition d’ EMCO s'adresse aux ateliers et aux unités de production axés sur l'usinage à forte valeur ajoutée : de la fabrication de moules et d'outillages à la construction mécanique générale, en passant par l'industrie automobile et la fourniture de pièces de précision. L'UMILL 1000 s'intègre parfaitement dans les environnements où la productivité, la précision et la polyvalence sont des exigences essentielles.
DONNÉES TECHNIQUES :
UMILL 1000
Courses et tolérances
Course en X [mm] 900
Course en Y [mm] 1000
Course en Z [mm] 700
angle de pivotement, axe A +/- 125°
angle de rotation, axe C n x 360°
Vitesse de déplacement rapide sur les axes X, Y, Z 50 [m/min]
Table
Diamètre [mm] 800
Poids max. de la pièce [kg] 1000
Table rotative
Diamètre [mm] 800
Poids max. de la pièce 1000
300 tr/min 38 [kg]
Moto broche
Plage de vitesse [tr/min] 30 (60/90) 50 - 15000
Puissance max. de la broche [kW] 38
Couple max. de la broche [Nm] 138
Magasin d'outils
Nombre de stations d'outils 30 (60/90)
Temps de changement d'outil (TC-TC) [sec] 4,9 *
Diamètre max. de l'outil [mm] 80
Longueur max. de l'outil [mm] 350
Poids max. de l'outil [kg] 8
*Selon VDI 2852

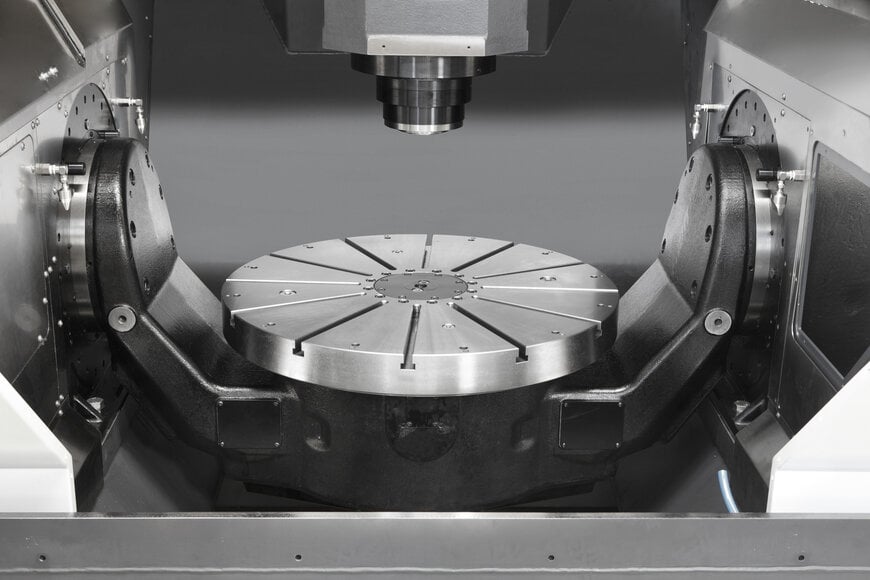

Table rotative pivotante Ø 800 mm.

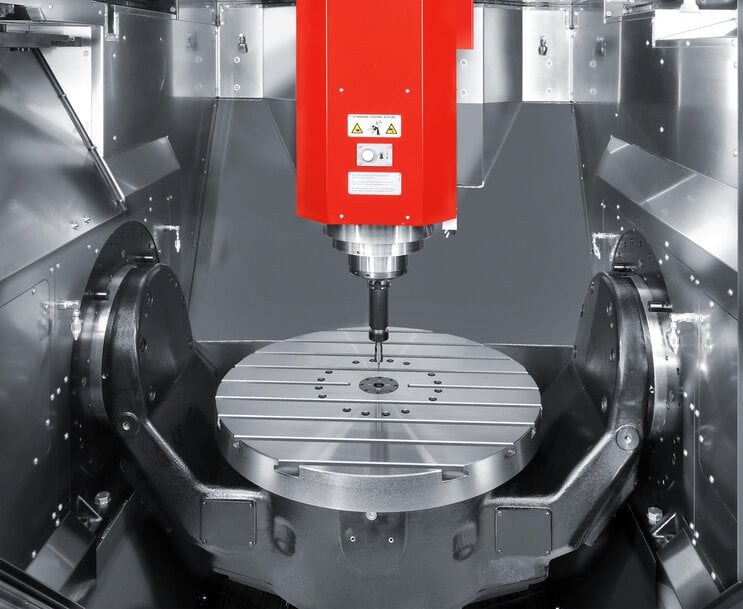

Table de travail : version tournante Ø 800 mm.
