Power over Ethernet : simplifier l’alimentation en périphérie
Analyse par Jeff Kring, Product Manager chez Bel Fuse, sur les enjeux du PoE industriel.
www.belfuse.com
Le Power over Ethernet (PoE) s’impose aujourd’hui comme une évolution majeure des réseaux Ethernet traditionnels. En permettant de transmettre simultanément données et alimentation via un seul câble, cette technologie simplifie les architectures et répond aux besoins croissants des systèmes intelligents en périphérie.
Longtemps cantonné à des usages spécifiques, le PoE est désormais au cœur de nombreuses applications industrielles, embarquées et connectées, où la réduction de la complexité, des coûts et des contraintes d’installation est devenue essentielle.
Une technologie qui combine données et alimentation
Le principe du PoE repose sur l’utilisation des câbles Ethernet à paires torsadées, capables de transporter à la fois des signaux de données et une alimentation en courant continu basse tension. Grâce à des circuits de filtrage intégrés, les signaux AC (données) et DC (alimentation) sont séparés sans interférer.
Deux modes d’alimentation sont possibles :
- Mode A : alimentation et données transitent par les mêmes paires
- Mode B : l’alimentation utilise les paires non exploitées (en 10/100 Mbit/s)
Ces configurations, normalisées par l’IEEE, assurent une compatibilité étendue avec de nombreux équipements.

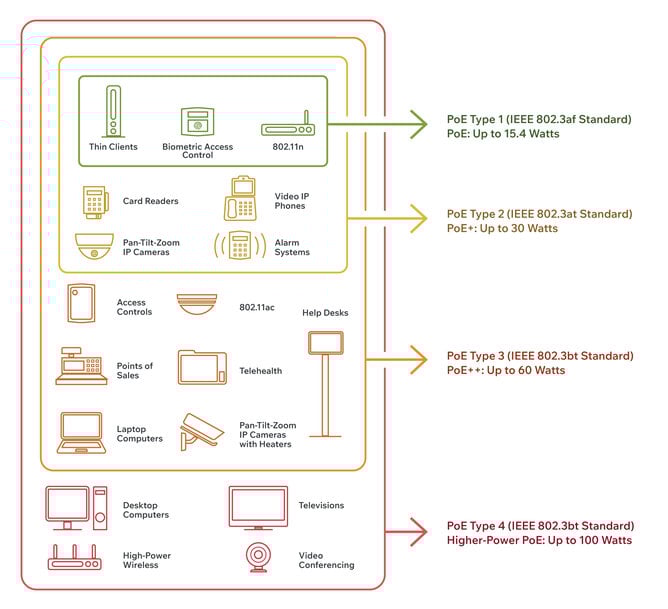

Des niveaux de puissance adaptés à chaque usage
Le PoE a évolué à travers plusieurs normes, permettant de répondre à des besoins de plus en plus variés :
Des niveaux de puissance adaptés à chaque usage
Le PoE a évolué à travers plusieurs normes, permettant de répondre à des besoins de plus en plus variés :
- IEEE 802.3af (Type 1) : jusqu’à 15,4 W
- IEEE 802.3at (Type 2 / PoE+) : jusqu’à 30 W
- IEEE 802.3bt (Type 3 et 4) : jusqu’à 60 W et 90 W
Ces niveaux de puissance permettent d’alimenter aussi bien des capteurs simples que des systèmes plus complexes comme des équipements industriels, des solutions d’éclairage ou des dispositifs d’intelligence embarquée.
Une réponse aux enjeux de simplification et de fiabilité
Le principal avantage du PoE réside dans la réduction de l’infrastructure nécessaire. En remplaçant les alimentations séparées par un seul câble, il permet :
Une réponse aux enjeux de simplification et de fiabilité
Le principal avantage du PoE réside dans la réduction de l’infrastructure nécessaire. En remplaçant les alimentations séparées par un seul câble, il permet :
- de réduire les coûts d’installation
- de simplifier le déploiement
- de limiter les points de défaillance
- d’améliorer la maintenance
Dans les environnements critiques, cette simplification se traduit également par une meilleure fiabilité et une détection plus rapide des pannes.
Par ailleurs, les commutateurs réseau intelligents permettent de surveiller la consommation électrique de chaque port, offrant des données précieuses pour optimiser les performances et la gestion énergétique.
Des applications variées dans de nombreux secteurs
Le PoE s’impose dans de multiples domaines :
Par ailleurs, les commutateurs réseau intelligents permettent de surveiller la consommation électrique de chaque port, offrant des données précieuses pour optimiser les performances et la gestion énergétique.
Des applications variées dans de nombreux secteurs
Le PoE s’impose dans de multiples domaines :
- Industrie : déploiement simplifié de capteurs et systèmes d’automatisation
- Santé : équipements plus mobiles et alimentation sécurisée
- Bâtiments intelligents : gestion centralisée de milliers d’appareils IoT
- Automobile et aéronautique : réduction du poids et des câblages
Cette polyvalence en fait une technologie clé pour les systèmes connectés modernes.

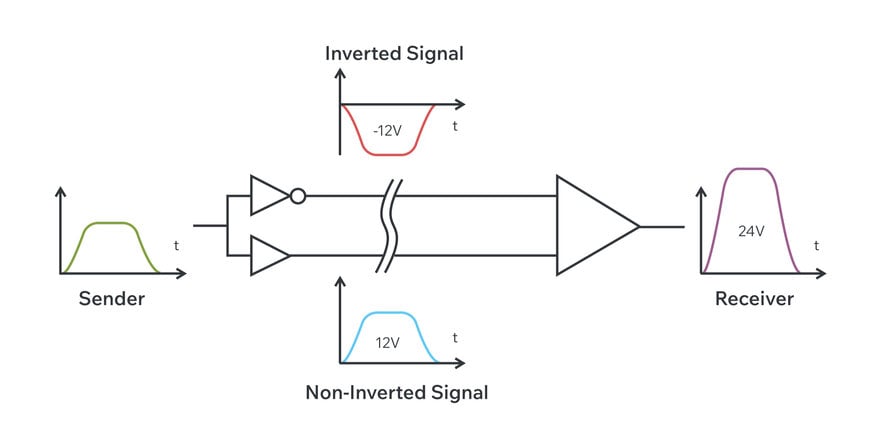

Les défis liés aux interférences électromagnétiques
Malgré ses avantages, l’intégration du PoE pose des défis, notamment en matière d’interférences électromagnétiques (EMI). La cohabitation de données haut débit et d’alimentation sur un même support nécessite une conception rigoureuse.
L’utilisation de filtres, d’inductances, de transformateurs et d’un design optimisé du circuit imprimé est essentielle pour garantir la qualité du signal et la conformité aux normes.
Dans les environnements industriels ou embarqués, le blindage et la mise à la terre jouent également un rôle clé pour assurer la stabilité des systèmes.
Simplifier la conception avec les modules intégrés
Pour répondre à ces contraintes, les modules de connecteurs intégrés (ICM) offrent une solution efficace. Ils combinent connecteur Ethernet, composants magnétiques, filtres EMI et régulation dans un seul module compact.
Ces solutions permettent :
Les défis liés aux interférences électromagnétiques
Malgré ses avantages, l’intégration du PoE pose des défis, notamment en matière d’interférences électromagnétiques (EMI). La cohabitation de données haut débit et d’alimentation sur un même support nécessite une conception rigoureuse.
L’utilisation de filtres, d’inductances, de transformateurs et d’un design optimisé du circuit imprimé est essentielle pour garantir la qualité du signal et la conformité aux normes.
Dans les environnements industriels ou embarqués, le blindage et la mise à la terre jouent également un rôle clé pour assurer la stabilité des systèmes.
Simplifier la conception avec les modules intégrés
Pour répondre à ces contraintes, les modules de connecteurs intégrés (ICM) offrent une solution efficace. Ils combinent connecteur Ethernet, composants magnétiques, filtres EMI et régulation dans un seul module compact.
Ces solutions permettent :
- de réduire la complexité de conception
- d’optimiser l’espace sur les cartes électroniques
- d’améliorer la fiabilité
- de faciliter la montée en puissance des systèmes
Les modules PoE modernes peuvent supporter jusqu’à 100 W et sont compatibles avec des applications à haut débit comme le 10GBase-T, répondant ainsi aux exigences des systèmes les plus avancés.
Une technologie clé pour l’intelligence en périphérie
Avec la montée en puissance des objets connectés et des systèmes intelligents en périphérie, le PoE s’impose comme une technologie incontournable. En combinant simplicité, performance et évolutivité, il permet de concevoir des architectures plus efficaces, adaptées aux défis des environnements industriels et numériques actuels.
Édité par le journaliste industriel, Lekshman Ramdas.
